一、智能一体化电源系统

智能一体化电源系统由交流电源(AC) 、 直流电源(DC)、电力用交流不间断电源 (UPS)或电力用逆变电源(INV)、通信用直流变换电源( DC/DC)等站用电源组合为一体，共享直流电源的蓄电池组，并采用一体化设计、 一体化配置、 一体化监控的电源系统组成。

  1）系统特点

●网络信息智能化：通过一体化监控，实现在一个平台上对整个电站电源的交流电源系统、直流电源系统、逆变电源系统、通信电源系统进行统一监控，统一控制，通过统一的信息共享平台，实现网络信息智能化。

●设备设计一体化：电源设备间采用模块化连接，可以有效避免电源的安全隐患；蓄电池一体化设计，避免了UPS及通信蓄电池维护不精细、故障不能及时发现的问题；电源共性隐患进行一体化管理，如统一防雷，统一数据处理。

●提高电源管理水平：一体化电源采用集中管理全站电源系统模式，提供电源的整体管理水平。由维护人员同时管理、维护全站电源，将各电源均纳入统一的巡检界面，便于对信息的进行综合分析，及时发现事故隐患。

●一体化电源系统采用创新的电源总线概念，各类电源模块(AC/DC、DC/DC)输入、输出、控制信号及微机监控装盗接口统一定义，方便带电热插拔更换，便于客户结构设计及系统扩容，真正实现一体化电源概念。

●一体化电源系统总监控完全实现对直流系统、通信电源系统、UPS系统、低压配电交流系统等电源的分布式采集，监视，统一管理，具有IEC61850通信接口和GPS硬件对二、时功能；实现信息共享，通过电源智能一体化软件平台，使站用交直流电源成为一体化、开放式智能系统。

  2）智能一体化电源系统工作原理

一体化系统是将直流电源、电力用交流不间断电源 (UPS)和电力用逆变电源、通信用直流变换电源等装置组合为一体，共享直流电源的蓄电池组，并统一监控的成套设备。由总监控单元统一状态显示和故障处理，并可根据蓄电池组的实际运行情况进行均充、浮充自动转换，完全实现电池智能管理。

两路市电经过自动切换装置，形成交流电流系统，给UPS、整流模块供电及其他交流负荷供电。整流模块将输入的交流电转换成直流电，给蓄电池充电，同时给直流母线供电，形成直流电源系统，提供直流负荷电源，并且将USP的直流输入端和DC/DC转换电源的输入端直接挂于直流母线端，输出220VAC和48VDC分别给UPS电源负载和通讯电源负载供电。

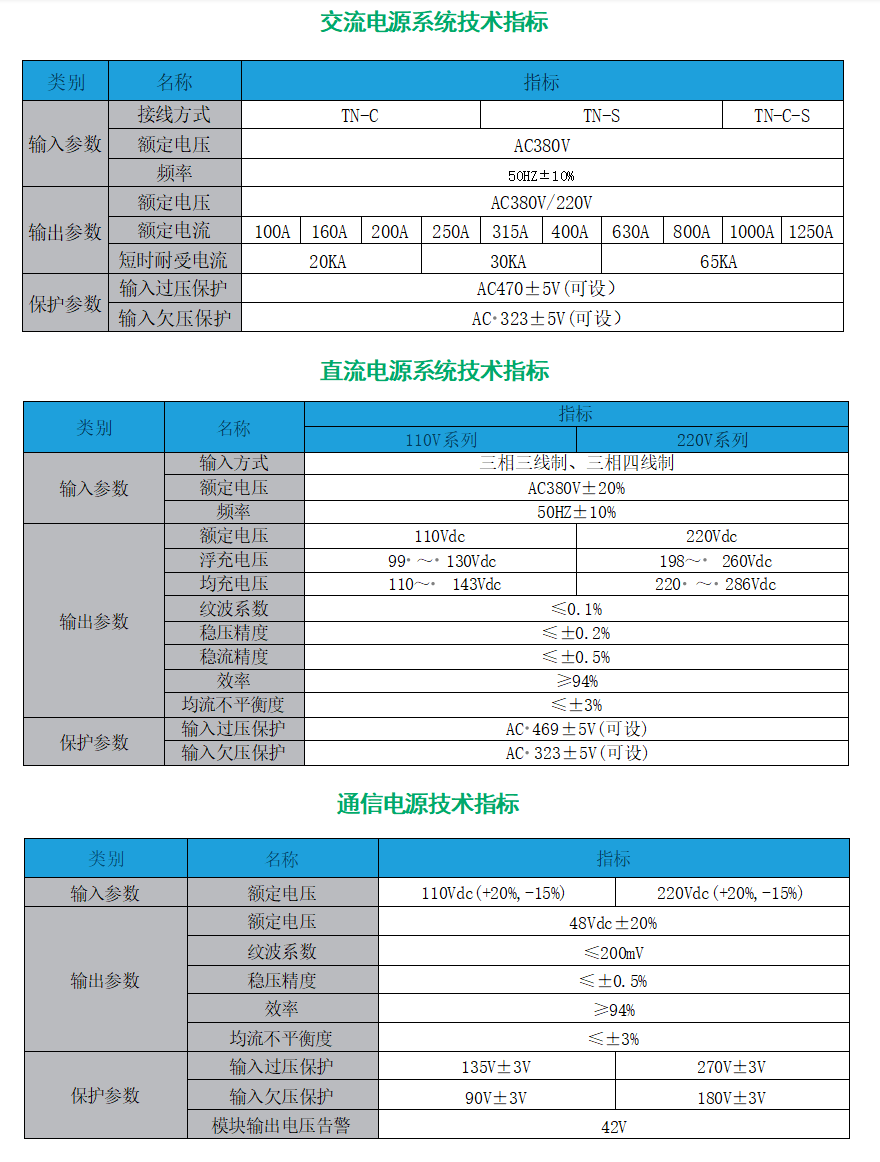

      二、交流电源系统

 1）系统特点

  ●可采用自动转换开关ATS,带机械电气双闭锁功能，实现进线电源安全自动投切。

  ●可采用进线开关加母联开关形式，进线与母联间进行电气/机械互锁，实现进线投切可靠保护。

  ●每路电源输出断路器均具备过流跳闸、触电保护、电源指示等功能。

  ●互投功能：当主电源失电，备用电源自动投入，保证不间断供电，用户可自主改变主供电源和备用电源，同时具备远方遥控投切功能。

  ●自恢复功能：当主电源消失后又恢复，系统将自动恢复到主供电源供电。

  ●检修状态功能：可通过ATS开关，将开关置于“手动位置，方便检修人员对系统进行检修。

  ●采用一体化电源监控器，可监测进线电压、进线电流、有功功率、频率等电气量。通过RS485通讯接口，可接入监控系统，实现远方监控。

三、直流电源系统

智能高频开关直流电源系统主要由交流配电单元、智能高频开关电源模块、主监控单元、直流馈出部分、硅堆降压单元、阀控式铅酸免维护蓄电池组等构成。是智能一体化电源重要组成部分，作为自动控制、动力、继电保护、仪器仪表、信号、通信及事故照明的工作电源，是保证电网及发电厂安全运行的重要设备。

 1）系统特点

  ●监控系统集散式设计，便于安装、检测；大屏幕液晶汉字显示，界面友好丰富，任何故障都能发出声光报警并存储报警信息操作简便。

  ●装置电源由双回交流提供，直流系统能实现电源自投互锁，当常用交流电源失电时，备用交流电源自动投入。

  ●微机绝缘监测装置具有自动监测直流系统母线电、绝缘和各分支路的绝缘及分布电容状况的功能，并能实现选线功能。

  ●并联综合调压技术，解决了硅链开路和DC/DC负载短路关机等所造成的直流系统断电问题

  ●采用APFC有源功率因数校正电路，大大降低了电网谐波，提高了系统的效率。

  ●采用硬件低差自主均流技术，使系统具有理想的均流特性。

  ●高频开关电源模块并联运行，N+1 冗余备份方式，完全热插拔功能，便于检修与维护。

  ●无主自动工作功能：当监控装置出现故障或通讯网络断开，各装置将进入无主工作状态，完全按设定参数正常运行。

  ●网络通讯功能：采用网络通讯技术，对系统交流供电、充电过程、电池状态、调压状态等，进行全过程实时监测、控制与显示，实现远方对电源系统遥测、遥信、遥控、遥调。

四、通信电源

 满足20A～200A电源容量要求，可应用于35～220KV变电站中的通信电源及小容量程控交换机、移动基站等场所。

 电源系统 由 DC/DC 电源模块将直流系统电压(220V/110Vdc)变换成通信用直流电压(48Vdc)。由DC/DC模块、通信回路、监控装置、开关量采集模块组成，为通信设备提供电源。

 1）系统特点

  ●超宽的输入电压范围，适应恶劣的电网环境；

  ●全数字智能化控制，高可靠性和高集成度；

  ●热插拔、在线维护，方便快捷；

  ●系统采用自主均流技术，提高了系统工作的稳定与可靠性。

  ●系统整流器采用智能风冷技术，冷却效果好，故障率低，可靠性高。

  ●DC/DC电源内部采用隔离变压器对进出两侧电压进行电气隔离；

  ●采用模块化设计，N+1 热备份配置；

  ●先进的电流控制模式和稳定可靠的电路拓扑结构；

  ●输出过欠压、过流、短路、过热保护；

五、智能中央信号屏

  高压供电系统发生故障或跳闸时，能及时地发出音响信号(电笛),并使用相应的光字牌闪光，即事故信号报警。发生预告信号时，能及时发出区别于事故音响的另一种音响信号(电铃),并使用相应的光字牌闪光，即预告信号报警。在发电厂、变电站发生事故和预告信号时，通过中央信号器能快捷准确的得到告警提示。

  智能信号报警器系统组成：主要包括电源单元、液晶主控单元、数据采集单元、抗干扰单元、光字牌显示单元和电笛、电铃等。

 1）系统特点

  光字牌显示1~64路.报警时光字牌以灯亮显示，并伴有响铃或笛手动复归：光字牌灯亮时具有保持功能报警返回光字牌灭掉靠复归知能中央信号装置复归键进行复归.自动复归：报警时光字牌灯亮，当报警返回时，光字牌灯灭。

 ●采用开关电源，具有抗干扰性能好，适应能力强的特点。其工作电源为交直流220V或110V,功率小千30W; 光字牌采用+12V、<5mA的高效节能光字牌，从而大大降低了发电厂、变电站的直流负荷。

 ●在信号输入部分采用了光电隔离技术，信号输入电压等级为DC5V~DC250V,取代继电器，信号处理采用16位高性能微处理器，该处理器拥有强大处理能力和优秀的抗干扰能力，信号分辨率≤2ms。

 ●优秀的人机接口界面，全中文菜单，可显示128条故障膂力，通过液晶显示器和薄膜按键盘可以很方便地对系统的各种参数进行设置，对记录的历史故障信息进行浏览。

 ●通过端子直接和现场信号连接，中间无须继电器转换。对于每一个信号通道，根据现场要求的不同，可做多种的定义；可开放或屏蔽某一通道。可任选常开或常闭节点有效，也可检测一定频率的脉冲信号；可选择输入信号的延时处理时间；可自行定义输入信号的性质(即预警信号或事故信号);可自行定义报警音响(高音或低音);可自行定义报警音响采用手动消音或延时自动消音。

 ●与上位机通信口共有2个串口，通信为HS-485或RS232接口。

 ●远传以开关量方式向远方发出无源接点信号，其接点容量为直流400V,0.1A。

 ●电笛、电铃均采用24V电源供电，延长电笛、电铃的使用寿命，减少因电笛、电铃音响时产生的冲击负荷。

 ●单机信号容量1路--64路可任意组合，满足用户所需容量要求。
